Tutorial Autocad 2012 : Ottenere un’ assonometria 2d da un modello 3d con stampa dxb

assonometria 2d da un modello 3d con stampa dxb

Questo breve tutorial per autocad nasce dalla domanda di un amica che mi chiedeva come ottenere un assonometria bidimensionale in autocad partendo da un 3d stampando un dxb.
E’ molto semplice anche se penso ci siano metodi più pratici per ottenere lo stesso risultato, che magari descriverò in un prossimo tutorial.
Poniamo l’esempio di un semplice 3d

Creando un file dxb di questa schermata mi consente di trasformare il tridimensionale in un bidimensionale
Per creare un file dxb devo aggiungere in autocad una stampante virtuale che crea appunto i file dxb

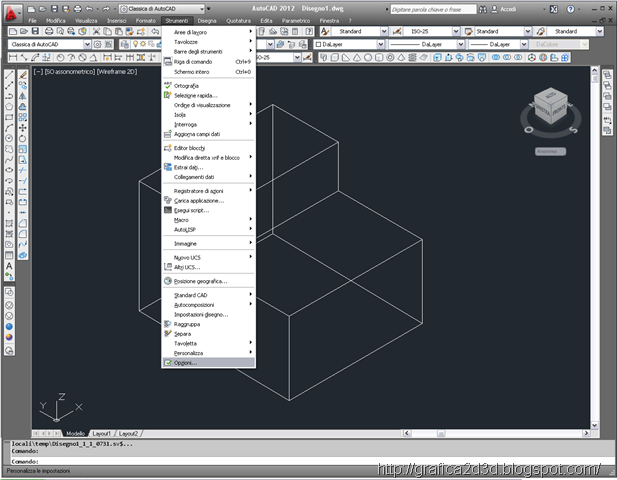

Apriamo il menù STRUMENTI – OPZIONI

nella scheda STAMPA E PUBBLICAZIONE scegliamo aggiungi e configura plotter
clicchiamo su AUTOCOMPOSIZIONE – AGGIUNGI PLOTTER

andiamo avanti nelle varie schermate che si susseguono

scegliendo file dxb nella scheda modello plotter

importante lasciare stampa su file in questa schermata

se tutto è andato bene dovremmo trovare tra l’elenco delle stampanti la voce FILE DXF

a questo punto impostiamo dxf come stampante virtuale e procediamo come se volessimo stampare l’assonometria, quindi con la finestra inquadriamo l’area da stampare e procediamo con la stampa.
A questo punto autocad ci chiederà dove voler salvare il file dxf, salviamolo dove ci pare

a questo punto torniamo nella vista di pianta e dal menù INSERISCI – DXB inseriamo il file prima salvato

sullo schermo ci apparirà l’assonometria convertita in linee, l’unica scocciatura di questo metodo è che dobbiamo procedere manualmente alla pulizia delle varie linee retrostanti, che nel mio esempio si tratta di qualche linea, ma nel caso abbiamo creato l’assonometria di un edificio le linee saranno migliaia.
In un prossimo tutorial, vorrei mostrare altri metodi per ottenere un assonometria 2d partendo da un modello 3d
