Tutorial surface catia v5 : proietta su superfici

In questo Tutorial surface catia vediamo il comando proietta su superfici del modulo per le superfici

proietta serve a proiettare una curva su una superfice

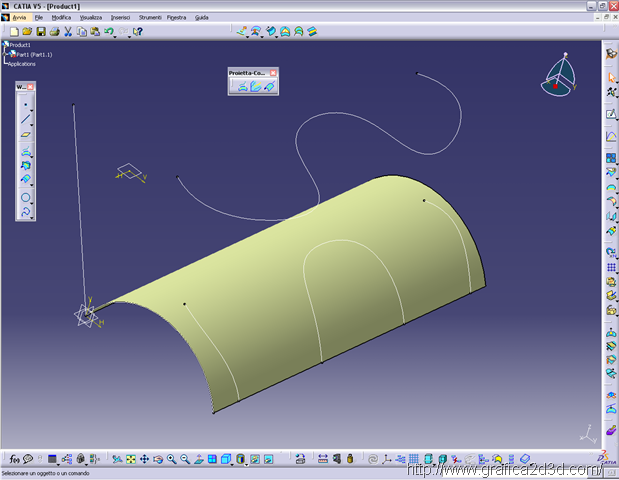

i proiezione :

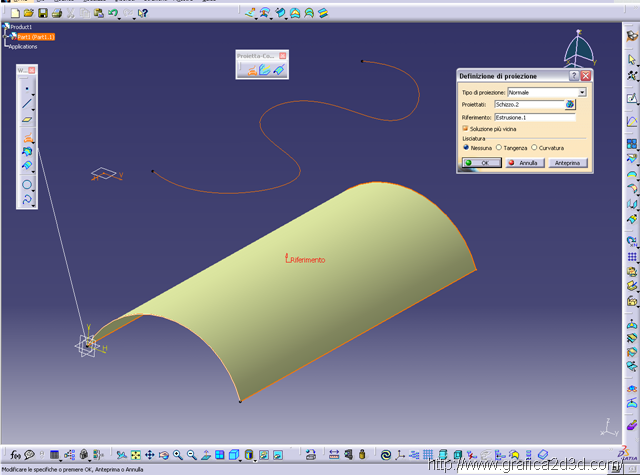

normale, vuol dire che la curva si proietta sulla superfice perpendicolarmente alla superfice
proiettati : selezionare la curva da proiettare
riferimento : selezionare la superfice su cui si deve proiettare la curva
soluzione piu vicina : nel caso sono possibili diverse proiezioni verrà scelta quella più vicina
lisciatura : quando la curva viene proiettata sulla superfice in alcuni casi potrebbe perdere continuità, con questa funzione la curva può essere proiettata senza perdere continuità che può essere di tangenza o di curvatura

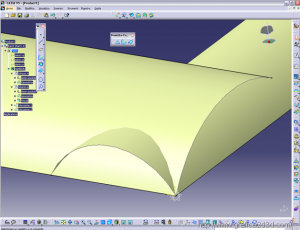

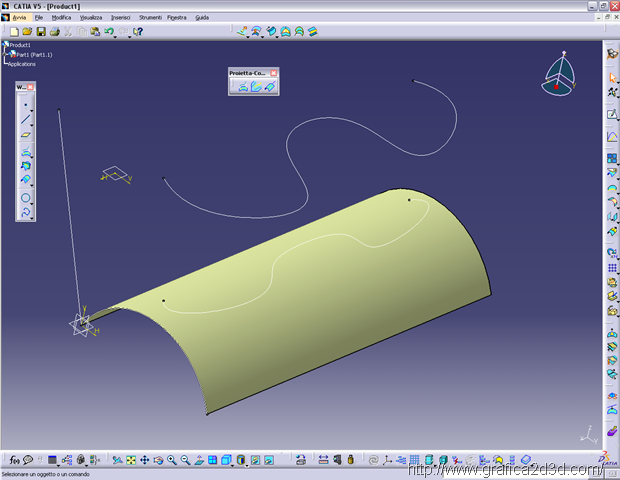

Dando ok si ottiene la proiezione della curva

impostando in tipo di proiezione lungo una direzione ci viene richiesto anche una linea che ci indica la direzione lungo la quale proiettare la curva

combina serve a combinare due curve su due piani diversi in un unica curva nata dalla loro intersezione

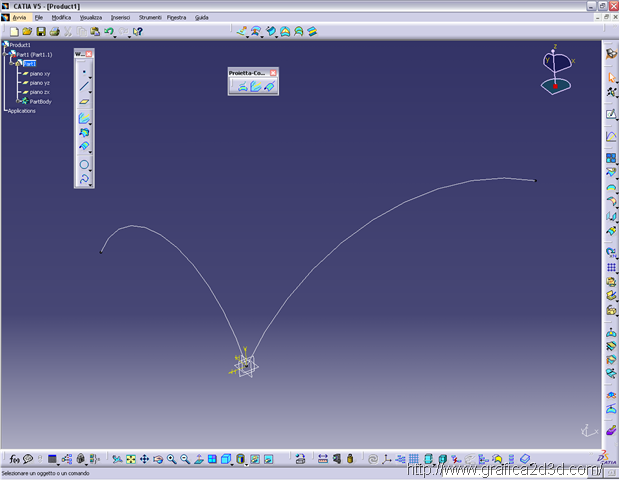

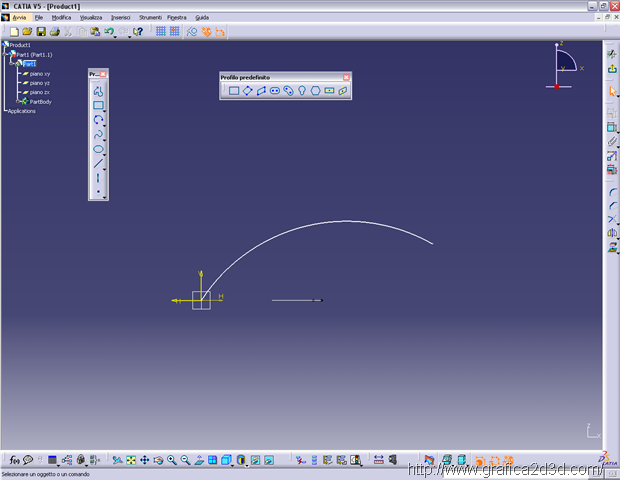

capiamo meglio cosa vuol dire , creiamo due curve una nel piano xy e una nel piano

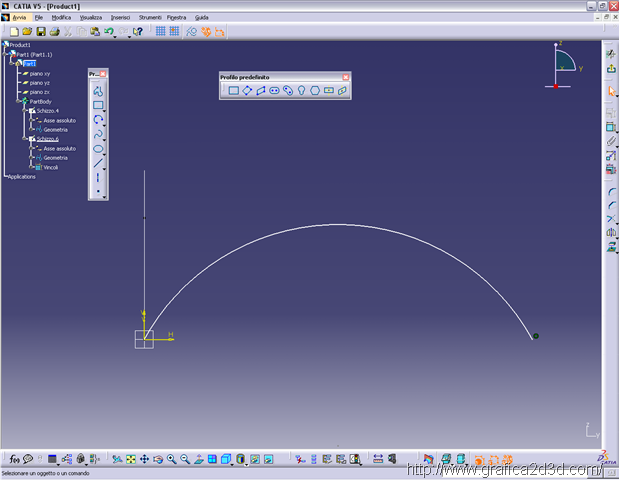

curva nel piano yz

curva nel piano zx

se estrudessi virtualmente le due curve lungo il loro piano, otterrei due superfici
che si intersecano in un linea

bene la curva combinata è proprio quella curva che otterrei facendo questa estrusione virtuale

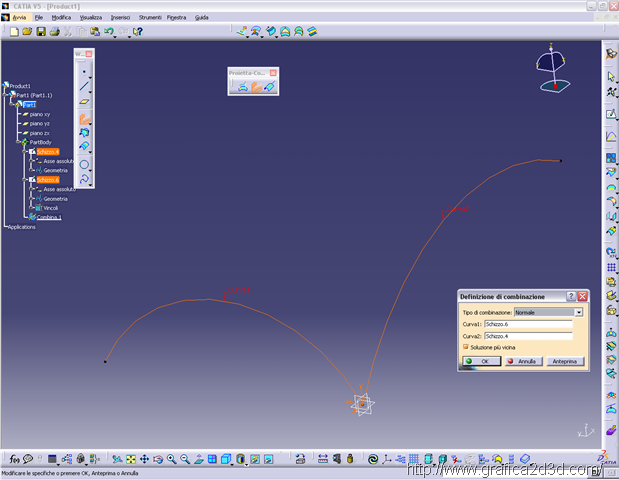

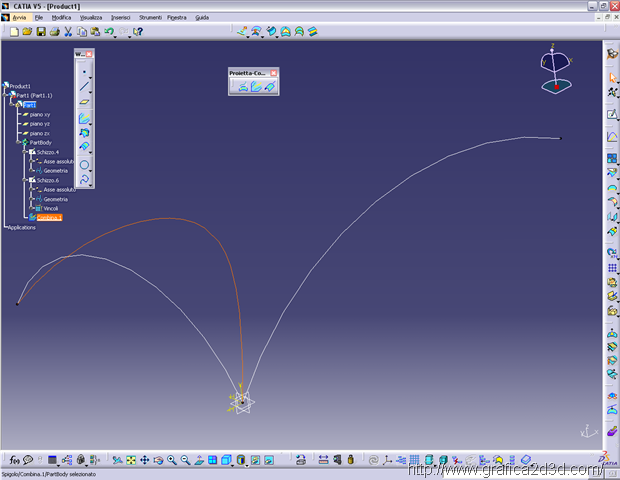

cliccando su curva combinata e dal pannello seleziono le due curve, ottengo la terza curva combinata

linea riflessa invece ha un utilizzo un pò più particolare ovvero
data una superfice e data una direzione
linea riflessa crea una curva sulla superfice, che ha una caratteristica ben precisa, se tracciamo una normale alla superfice su ogni punto di questa curva, questa avrà l’angolo che abbiamo impostato noi

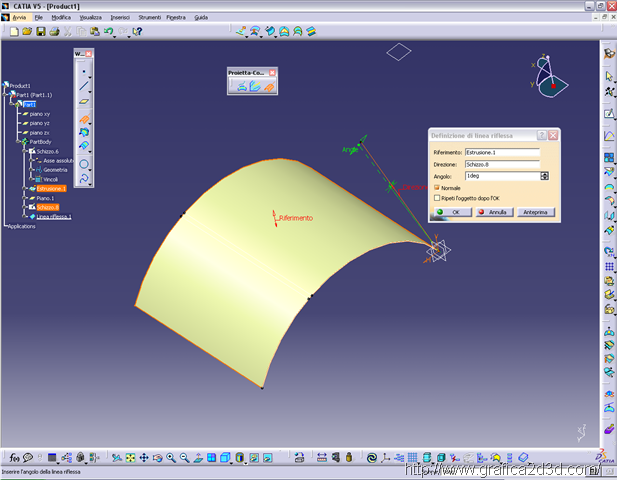

in riferimento selezioniamo la superfice
in direzione selezioniamo la curva di direzione
in angolo digitiamo l’angolo che deve avere la normale citata sopra
