3d studio max strumento rivoluzione

lo strumento rivoluzione presente in quasi tutti i programmi di modellazione consente partendo da un profilo chiuso di ottenere un solido 3d dato dalla rotazione di questo profilo attorno ad un asse virtuale.
Ovviamente anche 3d studio max possiede questo fondamentale strumento di modellazione, vediamo come funziona perche è davvero molto semplice.
Innanzitutto con lo strumento linea creiamo un profilo 2d chiuso

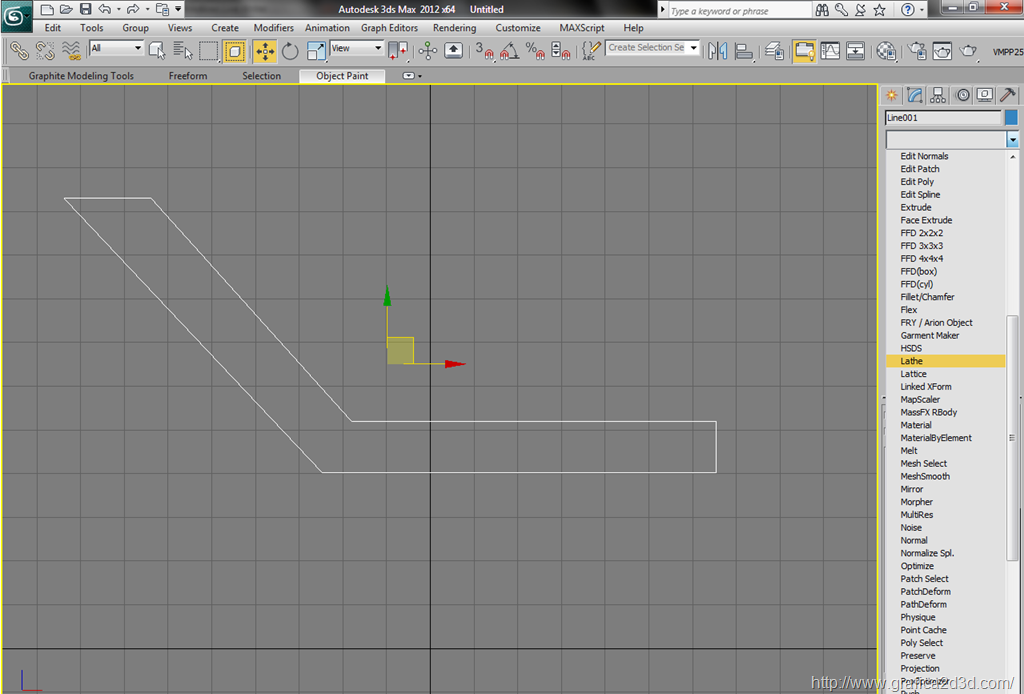

fatto questo dall’elenco dei modificatori sulla destra scegliamo il modificatore lathe

ci viene immediatamente proposta una rivoluzione che non è quella che volevamo

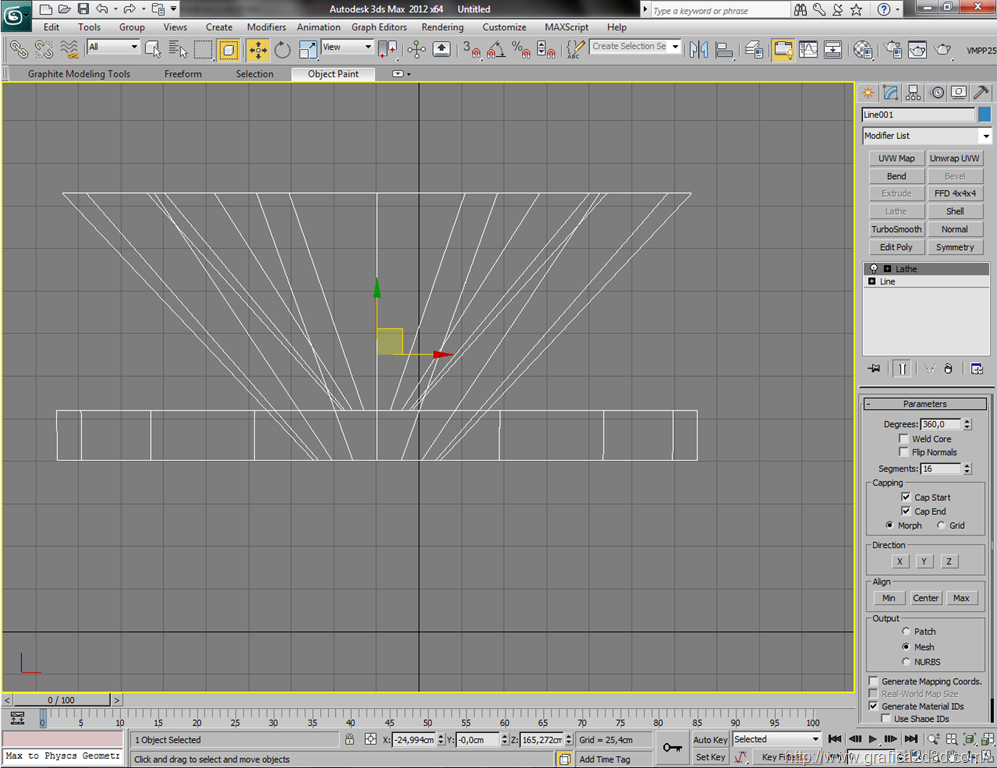

questo perche la rivoluzione va settata, dal pannello modify a destra, clicchiamo su axis e spostiamo l’asse di rivoluzione facendolo coincidere con il bordo piu esterno a destra del profilo 2d

–>

immediatamente la forma viene aggiornata assumendo la forma che volevamo ovvero una ciotola

per rendere meno spigolosa possiamo aumentare il numero di segmenti

con degrees posso anche scegliere un angolo di rotazione diverso da 360 gradi
