In questo tutorial vediamo come applicare in revit la sostituzione grafica vista.
Innanzitutto vediamo a cosa serve.
Normalmente quando lavoriamo in revit qualsiasi cosa disegniamo muri pavimenti tetti oggetti testi ecc ha un determinato aspetto grafico.
Questi aspetti sono impostati di base da revit tramite il contenuto della scheda

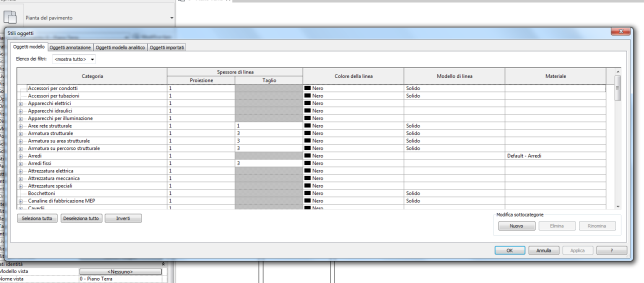

GESTISCI STILI DI OGGETTI
In questa scheda per ogni tipo di oggetto che si puo creare in revit 3d o 2d ne viene determinato lo spessore della linea, il colore, il tipo di linea e il materiale.
Ovviamente se apportiamo una modifica in questa scheda la modifica vale per tutti i tipi di oggetti che appartengono a questa categoria.
Se ad esempio nel campo muri modifico lo spessore dei muri sezionati tutti gli oggetti muro seguiranno questa modifica.
Fortunatamente questa regola non è fissa ma il programma in maniera abbastanza flessibile ci permette di modificare anche un solo elemento, ad esempio un solo muro può avere un aspetto grafico diverso da tutti gli altri.
Vediamo come fare
Creo una serie di muri nel mio progetto utilizzando le caratteristiche grafiche di default
Il muro generico da 30 cm in modalità ombreggiata ha questo aspetto.
Mettiamo che per un motivo qualsiasi volessi che uno solo di questi muri appartenenti alla stessa categoria cambi di aspetto.
Lo seleziono tasto destro e scelgo
Sostituisci grafica vista per elemento, in questo modo cambio solo l’aspetto di questo muro. Scegliendo per categoria avrei cambiato l’aspetto di tutti i muri.
Nel pannello che si apre posso modificare ogni aspetto di questo muro rendendolo diverso dagli altri.
Mettiamo che voglio abbia un retino interno diverso dagli altri
Se in motivo di sezione primo piano motivo metto un tratteggio e applico la modifica appare il tratteggio solo in quel muro
La voce per materiale che era impostata di default voleva dire che utilizza il tratteggio predefinito nel materiale. Togliendo per materiale e scegliendone uno noi abbiamo annullato la regola base per personalizzarla.
