In questo tutorial vediamo come creare una modanatura con autocad ed il comando sweep
Rispondo alla domanda di un lettore del blog che mi chiedeva come realizzare una modanatura con autocad.
Se anche voi avete dei dubbi su come realizzare qualcosa con uno dei programmi trattati qui nel blog potete scrivermi dalla pagina contatti.

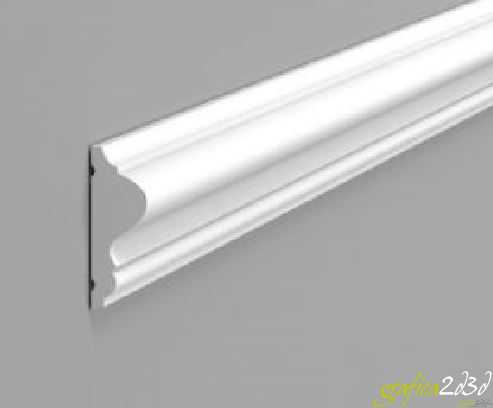

Il disegno che mi ha allegato è questo
Vediamo in questo breve video quindi come creare una modanatura con autocad ed il comando sweep.
Innanzitutto vi serve un immagine del profilo da realizzare quanto più possibile piatto e non in vista 3d come quello inviatomi per l’esempio, Ma molto spesso si è costretti a lavorare con quello che si ha.
Nel video qui sotto vediamo tutti i passaggi che possiamo schematizzare in questi punti:
- importiamo l’immagine in autocad
- mettiamo in scala l’immagine con scala da un riferimento.
- ricalchiamo l’immagine per quanto è possibile con archi cerchie linee, ma se la forma è troppo ondulata possiamo anche usare la spline
- con il comando contorno creiamo una polilinea o una regione della forma
- ruotiamo e mettiamo in posizione la forma sul percorso
- con il comando SWEEP clicchiamo la forma e il percorso (che è anchessa una polilinea chiusa)
vi lascio al video
