Disegnare un anello in rhinoceros partendo dalle sezioni

Disegnare un anello in rhinoceros partendo dalle sezioni

Rispondo alla domanda di un lettore Fabio che mi chiedeva con un email come un tutorial molto baseĀ su come partire a disegnare un anello in rhinoceros partendo dalle sezioni.

Prima cosa vediamo come impostare i mm in rhino, in quanto ĆØ la scala di misura piĆ¹ utilizzata da chi lavora nel campo dellā€™oreficeria.

All’apertura il programma dovrebbe giĆ  chiedere in che scala ai vuole lavorare, se vi trovate giĆ  con il programma aperto andate in strumenti ā€“ opzioni – unitĆ

Disegnare un anello in rhinoceros partendo dalle sezioni

Li settate i mm come unitĆ  di misura.

A questo punto iniziamo a disegnare il diametro dellā€™anello, sul web sono facilmente reperibili delle tabelle che danno i diametri principali reali degli anelli

Ne posto qui una a titolo di esempio

Disegnare un anello in rhinoceros partendo dalle sezioni

Mettiamo che ci serve un anello di MISURA 17 ovvero con un diametro di 18.1 mm

Andiamo nella vista FRONT e con lo strumento cerchio digitiamo un cerchio di diametro 18.1, nella riga di comando accertiamoci che stiamo disegnando il DIAMETRO e non il RAGGIO

Disegnare un anello in rhinoceros partendo dalle sezioni

Fatto questo ci servono la sezione o le sezioni dellā€™anello che andiamo a disegnare nella vista RIGHT

Disegnare un anello in rhinoceros partendo dalle sezioni

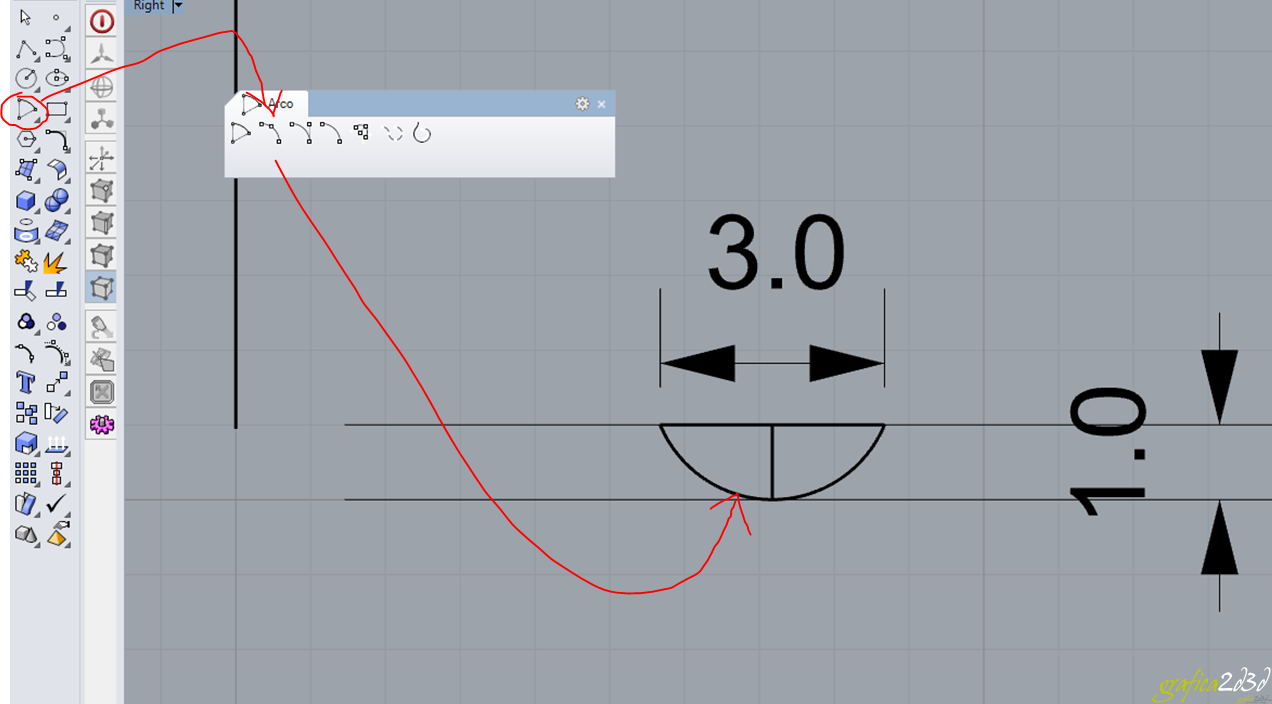

Lā€™arco lo disegno con lā€™arco per 3 punti.

Disegnare un anello in rhinoceros partendo dalle sezioni

Allo stesso modo disegno le altre sezioni

Accertiamoci poi di unire le linee delle sezioni in un’unica polilinea con il comando UNISCI

Disegnare un anello in rhinoceros partendo dalle sezioni

Mettiamo in posizione le sezioni rispetto al profilo

Disegnare un anello in rhinoceros partendo dalle sezioni

Il comando che crea lā€™oggetto 3d ĆØ in questo caso SWEEP 1 BINARIO, la scelta del comando da utilizzare dipende ovviamente dagli elementi 2d che si hanno a disposizione.

Attiviamo il comando e clicchiamo prima sul percorso (in rosso ) INVIO e poi sulle sezioni (in blu) INVIO Disegnare un anello in rhinoceros partendo dalle sezioni

Facciamo molta attenzione alle frecce bianche che appaiono,devono puntare sempre dallo stesso lato se non vogliamo una forma attorcigliata, a volte in oreficeria puĆ² essere una scelta voltuta, in questo caso orientiamole dallo stesso lato

Disegnare un anello in rhinoceros partendo dalle sezioni

Dando invio si apre un anteprima dellā€™oggetto creato spuntando sweep chiuso la forma si chiude

Disegnare un anello in rhinoceros partendo dalle sezioni

Se la forma ci soddisfa diamo OK

Ovviamente partendo da qui lā€™anello puĆ² essere migliorato e modificato, ma come tutorial base come mi ĆØ stato richiesto penso puĆ² andare bene
