Utilizzare layout per impaginare con sketchup

In questo tutorial vediamo come utilizzare layout per impaginare con sketchup

In questa seconda parte del tutorial, la prima la trovate qui

https://www.grafica2d3d.com/impaginare-una-pianta-sketchup-con-layout/

vediamo come importare il layout la pianta realizzata

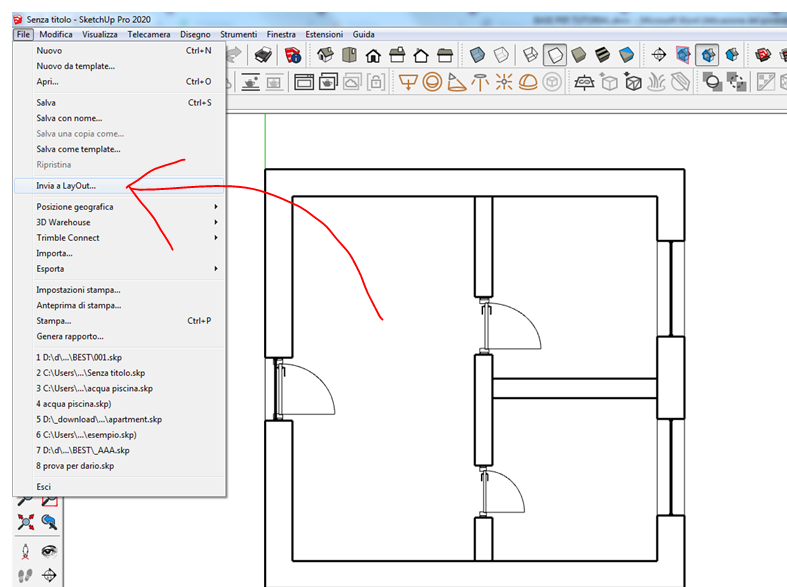

possiamo aprire layout direttamente da sketchup dal menu

Oppure aprire layout ed inserire il disegno realizzato in sketchup

In questo tutorial voglio procedere con il secondo modo quindi apro layout

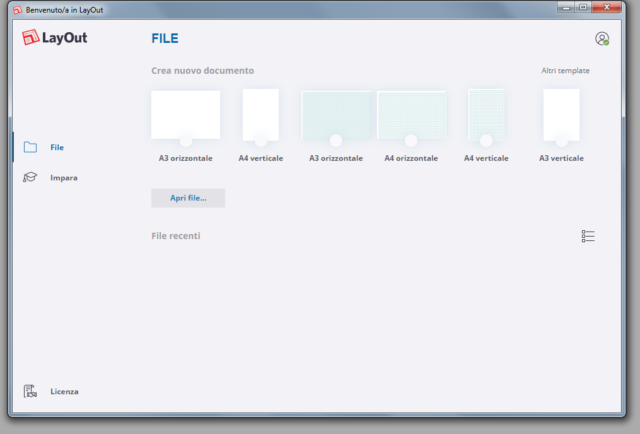

Scelgo innanzitutto il foglio, le cui dimensioni possono essere cambiate in ogni momento

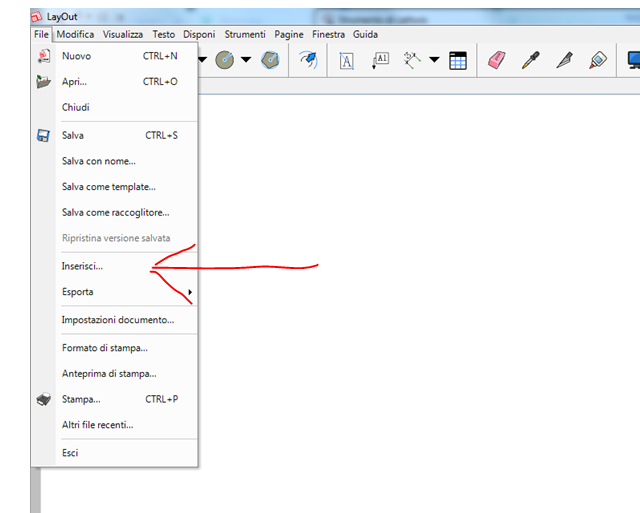

E vado ad aprire il file sketchup

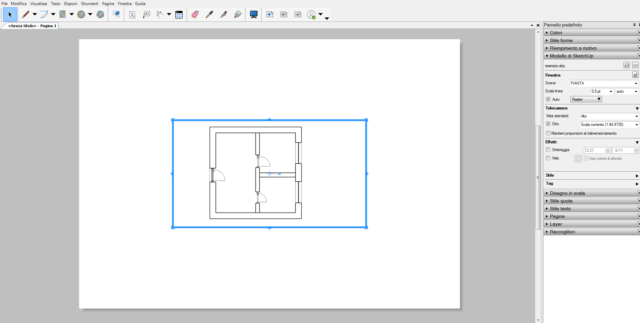

Il disegno viene importato con l’ultima vista salvata che può essere facilmente modificata

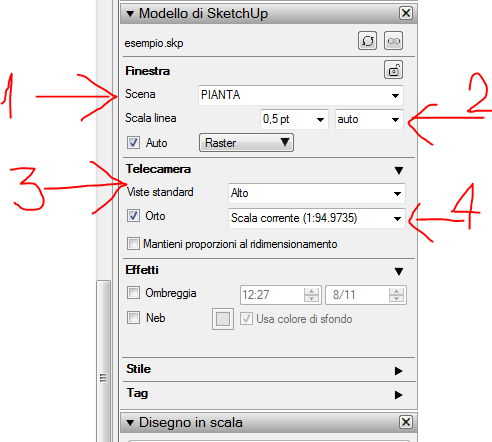

Nel pannello di destra la scheda MODELLO DI SKETCHUP è una delle più importanti

  1. Scegliamo una delle scene salvate da visualizzare
  2. Possiamo scegliere lo spessore da utilizzare per le linee
  3. Da viste standard potrei scegliere una delle viste standard di sketchup
  4. Qui scelgo la scala del disegno

Grande importanza riveste anche il tasto raster/ vettoriale

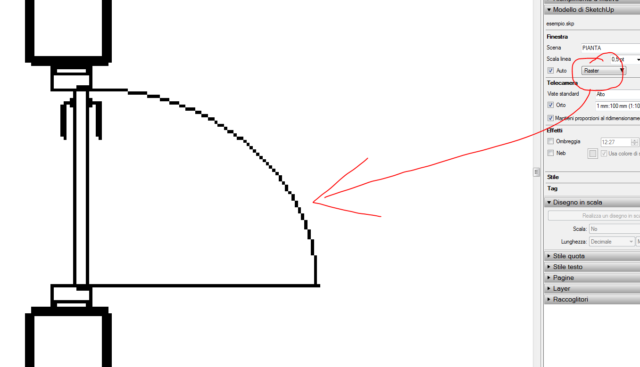

Con la modalità standard il disegno è composto da pixel quindi stampato può non venire perfetto soprattutto per grandi formati, ma è possibile applicare un maggior numero di effetti a questo tipo di vista, ad esempio le ombre nei disegni.

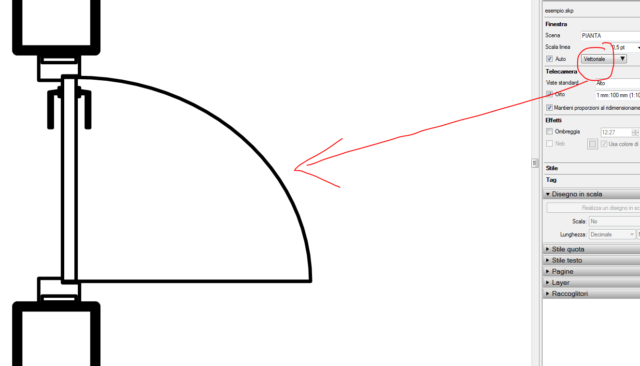

La modalità vettoriale rende le linee più precise senza i classici pixel dei formati raster ma ha meno personalizzazioni a livello di effetti estetici

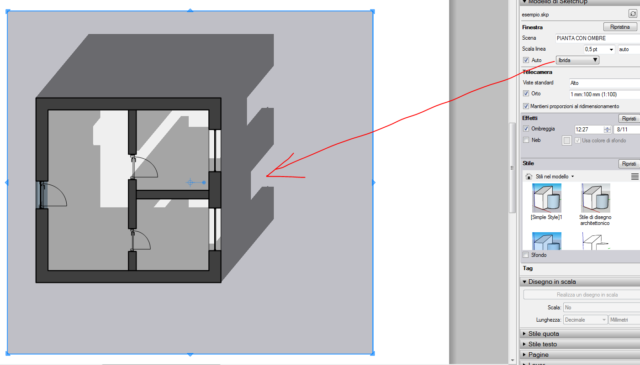

Con la modalità IBRIDA invece posso ottenere il meglio delle 2 viste precedenti, un compromesso tra pulizia delle linee vettoriali ed effetti estetici del raster

Senel disegno sketchup apportiamo delle modifiche basta salvare il file ed aggiornare il modello in layout per ottenere l’aggiornamento del file anche nel layout
