Personalizza scale disegno stampa autocad

10In questo tutorial vedremo come Personalizza scale disegno stampa autocad

Solitamente chi lavora con autocad nel settore architettonico ha la convenzione di disegnare ponendo

1 unità autocad = 1 metro

Fin qui niente di strano ma quando andiamo a stampare dobbiamo sempre scegliere la stampa personalizzata e non possiamo usare le scale di stampa predefinite

Personalizza scale disegno stampa autocad

Se vogliamo personalizzare le scale senza dovere scegliere la scala personalizzata ogni volta dobbiamo modificare le scale di default

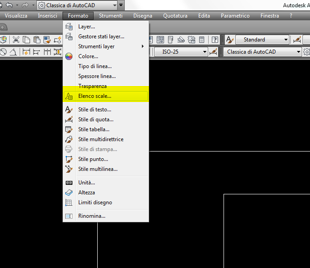

Dal menu FORMATO andiamo su ELENCO SCALE

Personalizza scale disegno stampa autocad

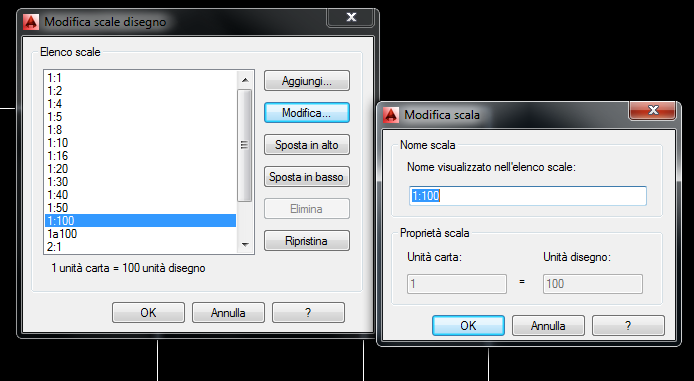

Nella scala 1:100 di default 1 unità carta = 100 unità disegno Personalizza scale disegno stampa autocad

Non vi consiglio di modificare le scale predefinite ma di aggiungere delle vostre scale personali

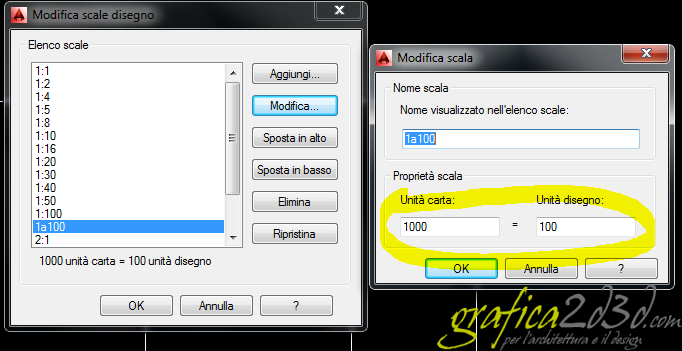

Cliccando su AGGIUNGI e creiamo una nuova scala che chiamiamo ad esempio scala1a100

In unità carta mettiamo sempre 1000

In unità disegno mettiamo la scala richiesta

Ad esempio 100 per scala 1 a 100 50 per scala1 a 50 ecc

Facciamo lo stesso per le principali scale che usiamo 1:100 1:50 1:200 ad esempio

Ora potremmo stampare nelle scale di misura piu usate senza doverle modificare di volta in volta

Per rendere la modifica permanente salviamo un FOGLIO MODELLO contenente le nuove scale
