Rhinoceros è uno dei programmi in assoluto che mi affascina di più , apparentemente assomiglia molto ad autocad ma ha una quantità di comandi  nettamente superiore e permette di fare cose impossibili con autocad.
Non sono un esperto del programma, nel mio pochissimo tempo libero sto gli do un occhiata, pubblico alcuni appunti che stavo prendendo sul raccordo delle superfici.

Partiamo dal
Rhinoceros, raccordare superfici raccorda superficie
Premiamo il tasto e selezioniamo i due lati da raccordare, in basso nella riga di comando possiamo fissare il raggio
Rhinoceros, raccordare superfici
Rhinoceros, raccordare superfici
Le superfici vengono raccordate, il comando smusso funziona più o meno nello stesso modo
Rhinoceros, raccordare superfici smussa superficie
Dopo aver premuto il tasto e fissato le distanze nella riga di comando clicchiamo sui due lati della superficie da unire con uno smusso
Rhinoceros, raccordare superfici
Rhinoceros, raccordare superfici
Le superfici vengono unite con lo smusso
Adesso iniziamo a vedere un comando un po particolare, il raccorda e lo smusso infatti li ha anche autocad
Rhinoceros, raccordare superfici raccordo a raggio variabile
Cliccando sui due lati da unire, il programma ci mostra graficamente la superficie curvata indicandoci anche il raggio di curvatura
Rhinoceros, raccordare superfici
Rhinoceros, raccordare superfici
Con AggiungiHandle impostiamo il raggio di curvatura, possono essere anche diversi
Rhinoceros, raccordare superficiRhinoceros, raccordare superfici
Con TroncaEdUnisci possiamo decidere se eliminare la parte troncata o mantenerla
Rhinoceros, raccordare superficiRhinoceros, raccordare superfici
Lo smusso a raggio variabile funziona più o meno nello stesso modo solo che l unione delle superfici avviene con uno smusso lineare e non curvo
Rhinoceros, raccordare superfici smusso a raggio variabile
Rhinoceros, raccordare superfici Rhinoceros, raccordare superfici
Rhinoceros, raccordare superfici raccorda blend superficie
Questo comando raccorda le superfici con possibilità di variare la curvatura con cui possono unirsi le superfici
Rhinoceros, raccordare superfici

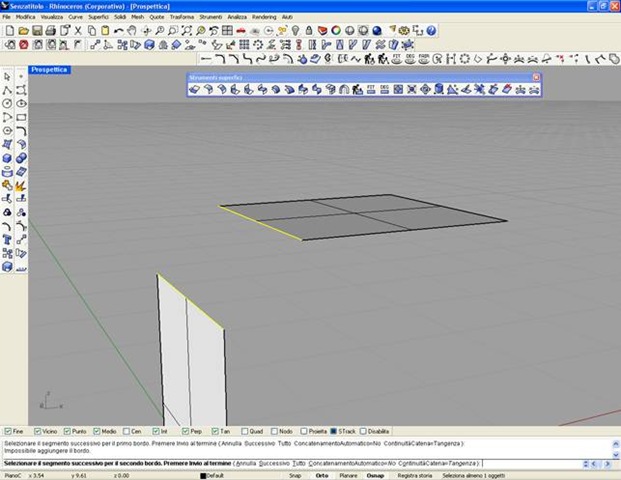

Si selezionano sempre i due bordi da unireRhinoceros, raccordare superfici

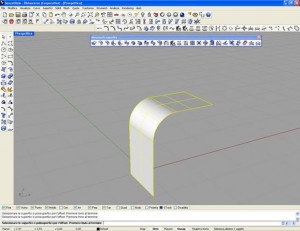

Nel pannello successivo possiamo impostare l angolo di curvatura delle due curve indipendentemente o bloccarle con il tasto stessa altezza

Rhinoceros, raccordare superfici





Rhinoceros, raccordare superfici offset superficie
Offset superficie crea una copia della superficie, ad una distanza prefissata, su questo comando nulla di particolare da dire, è identico all’offset di autocad
Rhinoceros, raccordare superfici
Decidiamo il lato dell’offset cliccando sulle frecce, digitiamo la distanza nella riga di comando in basso e diamo l’ok

Rhinoceros, raccordare superfici
Cliccando sulle frecce possiamo decidere da quale lato eseguire l’offset

Rhinoceros, raccordare superfici





combina superfici
Anche questa funzione è molto particolare, mentre la precedente collegava due superfici creando una nuova superficie combina superfici modifica le due superfici esistenti in modo che si fondano in un’unica superficie
Rhinoceros, raccordare superfici
Ci sono vari parametri che permettono di impostare in che maniera le due superfici devono raccordarsi
Rhinoceros, raccordare superfici
Posizione tangenza e curvatura indicano in che modo le superfici si raccordano, lasciano invariata la loro posizione, creando una superficie tangente a quella esistente, oppure creando una superficie curva
Rhinoceros, raccordare superfici





Rhinoceros, raccordare superfici
Rhinoceros, raccordare superfici ricostruisci superficie
Questo comando consente di aumentare la complessità di una superficie aumentando il numero di maglie sia in senso verticale che orizzontale.
Selezionando la superficie e cliccando sul tasto nel pannello possiamo facilmente impostare il numero di facce
Rhinoceros, raccordare superfici



collega superfici
Anche questo comando è molto semplice, basta infatti cliccare sui due bordi delle due superficie che si uniscono nel loro punto di incontro.
Rhinoceros, raccordare superfici
