Solitamente i modellatori 3d si aiutano nel loro lavoro con le blueprints.
Le blueprints non sono altro che delle immagini del modello da ricreare al pc inquadrate da varie viste, solitamente dall’alto di fronte e di fianco.

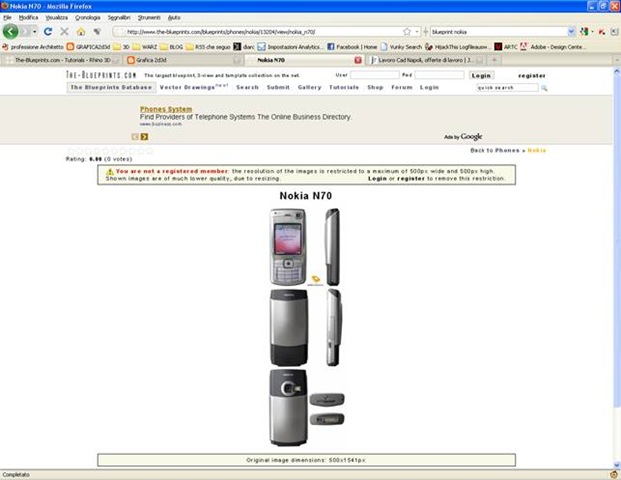

In rete si trovano decine di siti dai quali scaricare queste immagini, io sono andato nel sito http://www.the-blueprints.com/ uno dei piu famosi e ho scaricato le blueprints del mio cellulare nokia n70.

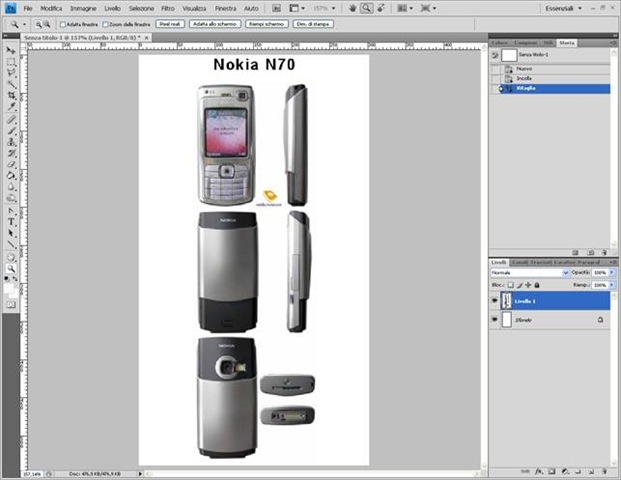

Sul sito abbiamo un’unica immagine che contiene tutte le viste a noi servono però un file per ogni vista, salviamo l’immagine e andiamo quindi in photoshop

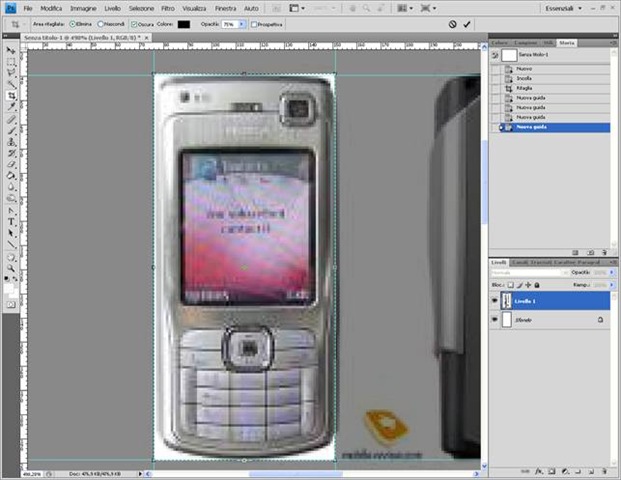

aiutandoci con le linee guida di Photoshop ritagliamo ogni singola immagine

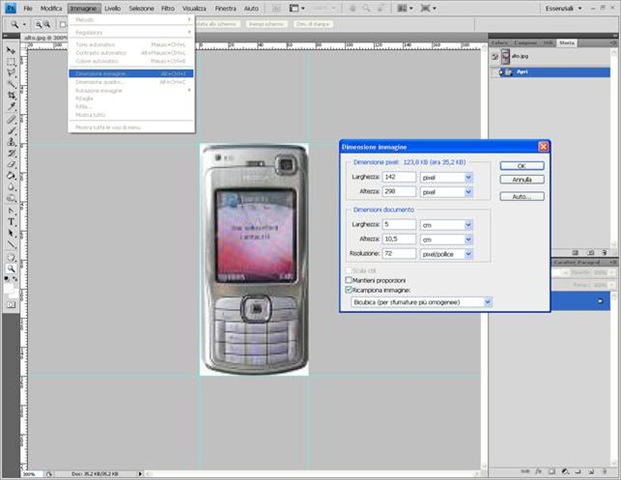

Poi da immagine – dimensione immagine regoliamo la dimensione dell’immagine con le effettive dimensioni del cellulare in questo caso il cellulare misura 10,5 x 5 x 1,5 e fissiamo queste dimensioni

Facciamo questo anche per le altre viste

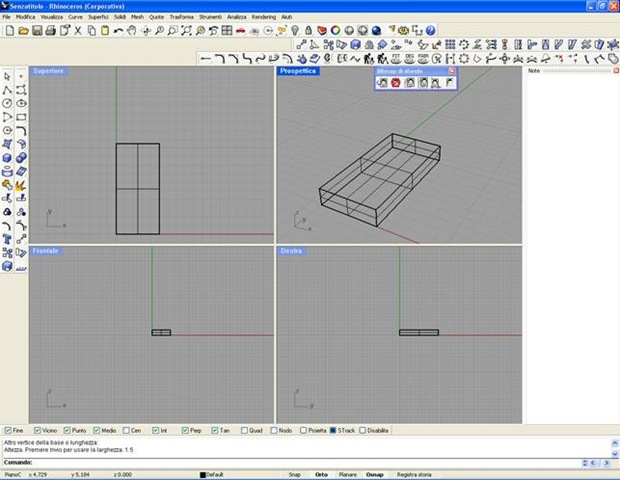

A questo punto apriamo rhino e creiamo un box delle stesse dimensioni del cellulare, il box deve avere come origine il punto 0,0,0 creiamo quindi un box di 5 x 10,5 x 1,5
A questo punto facciamo apparire la barra degli strumenti bitmap di sfondo

Premiamo il tasto inserisci bitmap e selezioniamo l’immagine del cellulare dall’alto

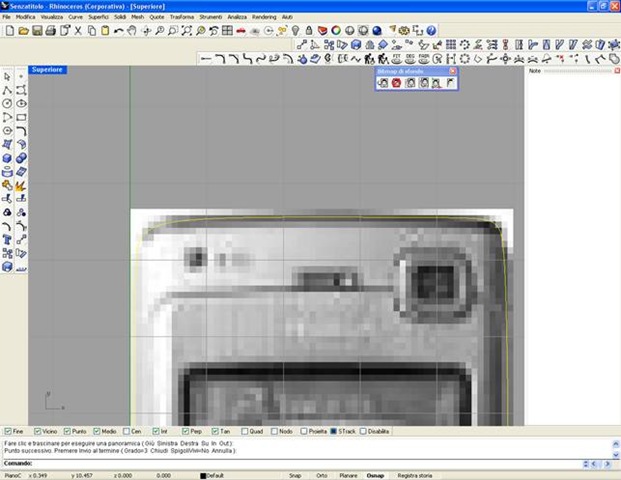

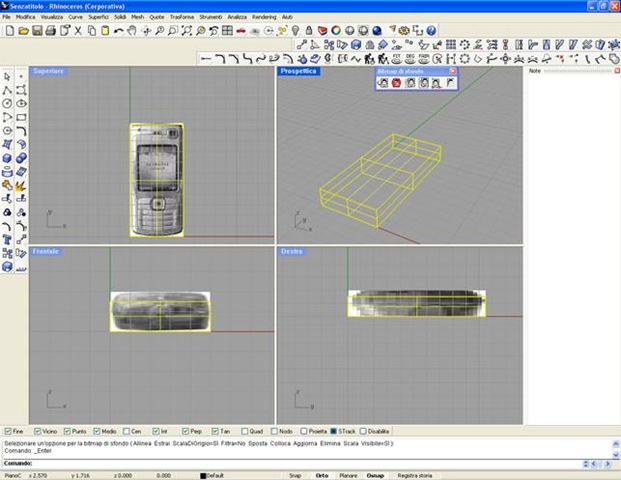

Aiutandoci con gli osnap posizioniamo immagine nella vista superiore

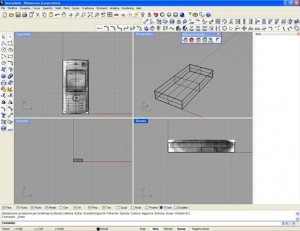

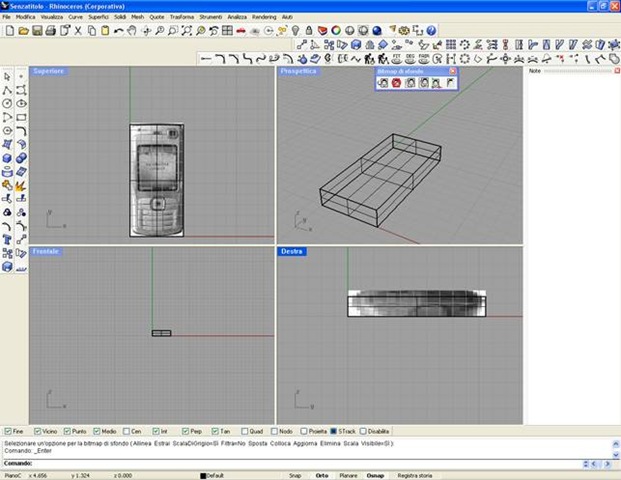

Facciamo lo stesso con le altre viste

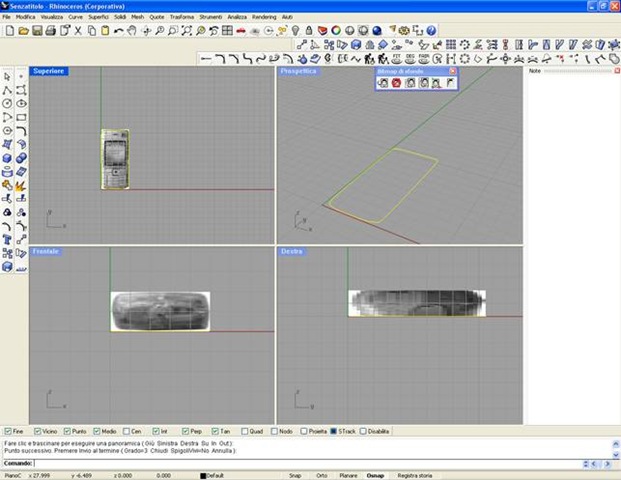

Una volta terminato possiamo anche eliminare il box che non ci serve più.
Adesso possiamo iniziare a modellare
