Sketchup 2013 : Sezione da un modello 3d

Sketchup 2013 : Sezione da un modello 3d

Tra le tante funzionalità che caratterizzano sketchup come programma estremamente facile e potente rispetto ad altri programmi gi grafica 3d, abbiamo la possibilità di ottenere velocemente sezioni di modelli 3d che possono essere rese bidimensionali per tavole in 2D.
Vediamo come fare, ottenere una sezione 2d da un modello 3d sketchup è davvero molto facile
ho creato un semplice modello 3d

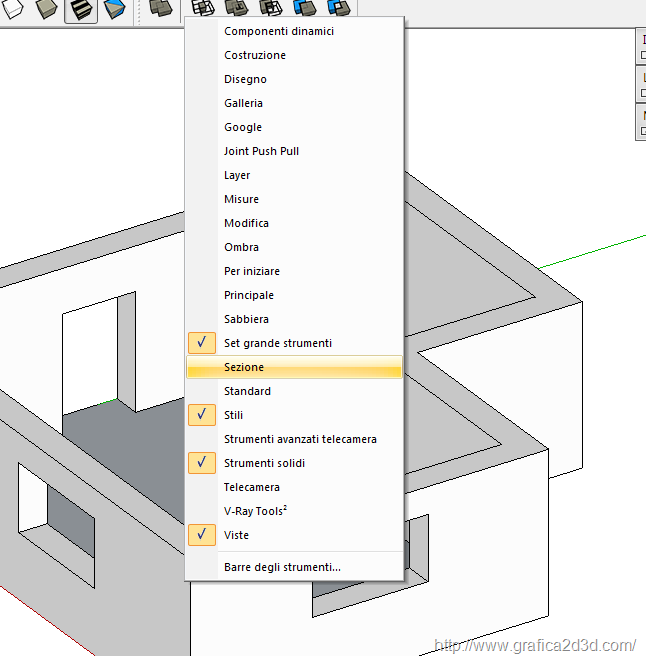

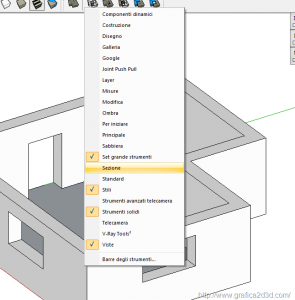

apriamo la barra degli strumenti sezione

–>

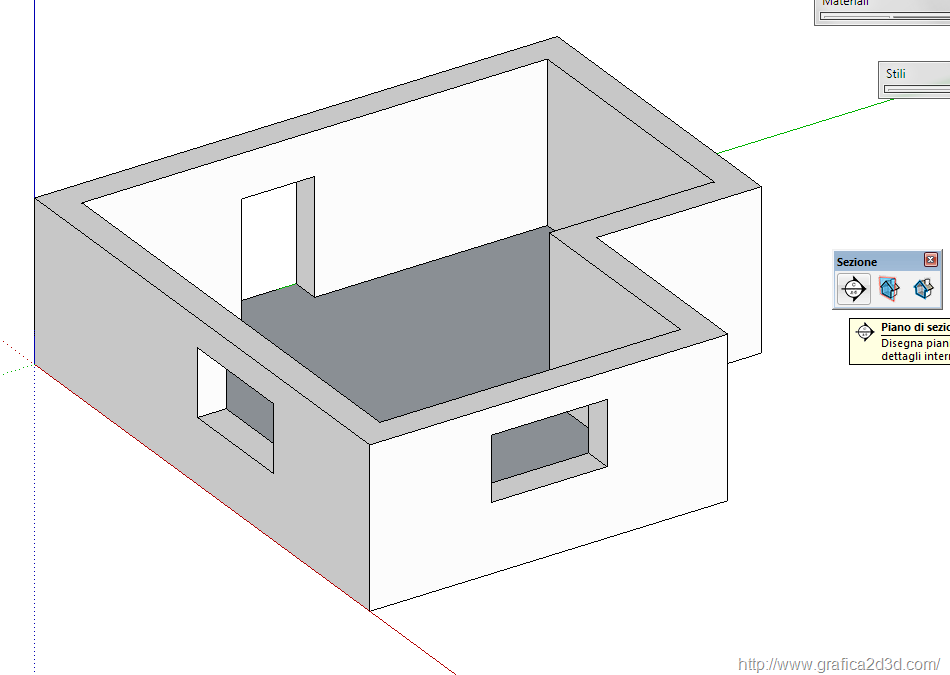

la barra in questione è molto semplice

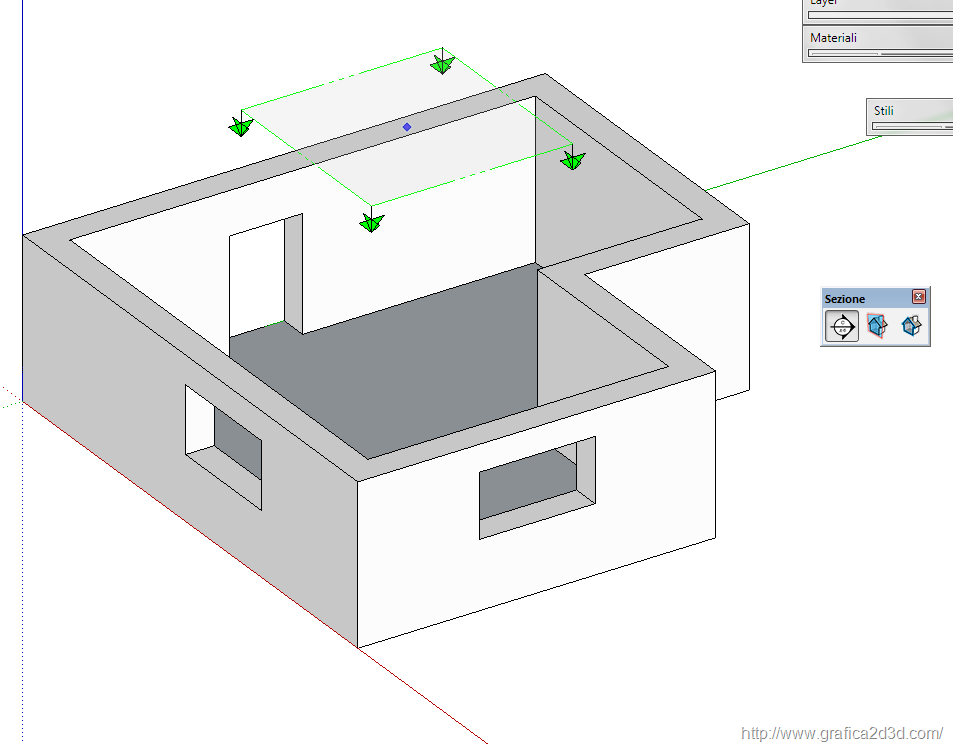

con il primo tasto creiamo un piano di sezione

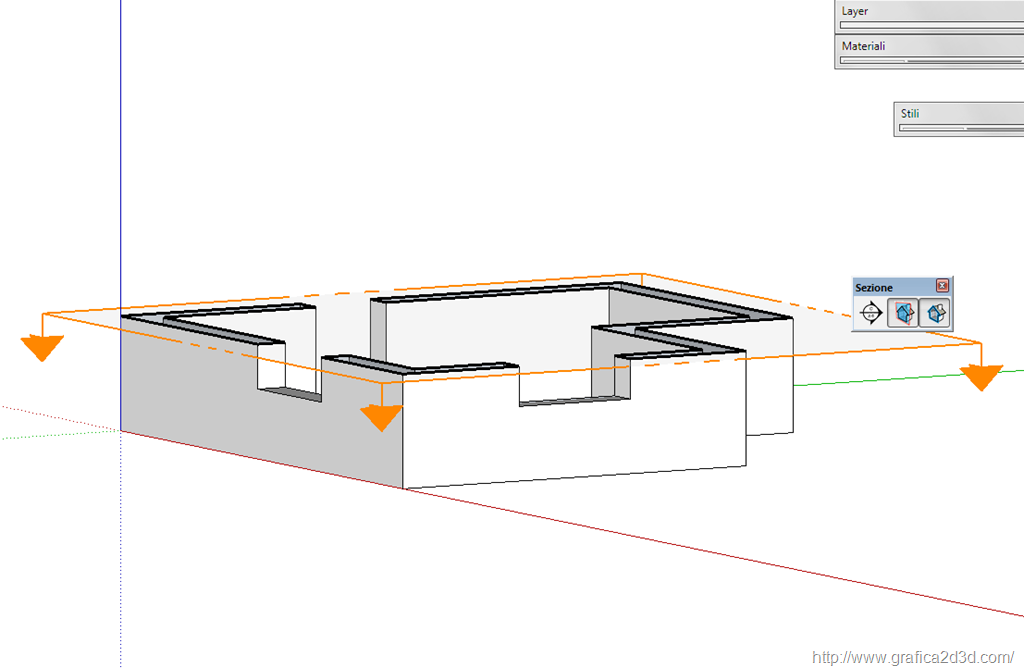

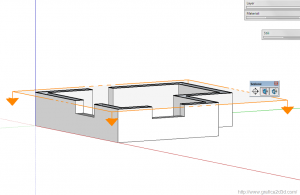

posizioniamo il piano di sezione rispetto all’altezza desiderata

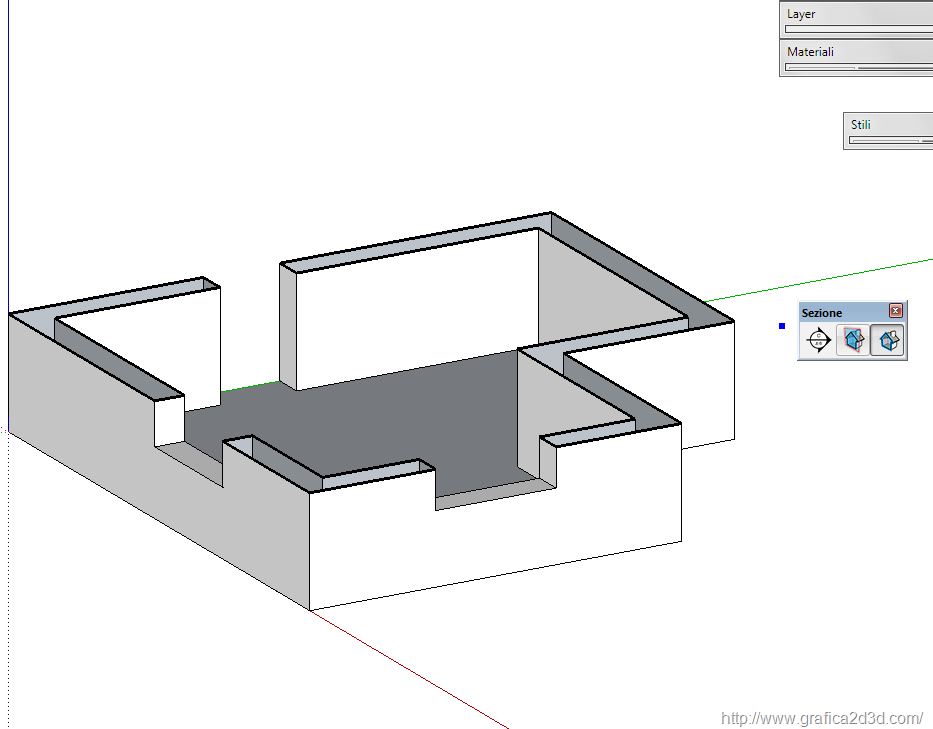

con gli altri due pulsanti possiamo

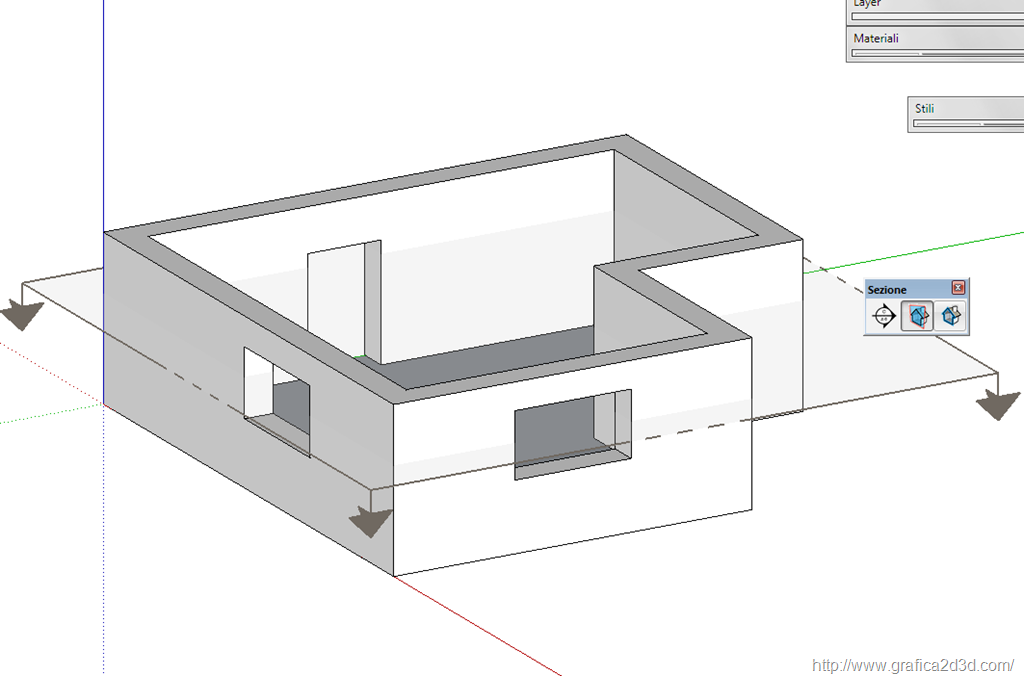

mostrare o nascondere il piano di sezione

con il terzo tasto possiamo annullare il taglio

per finire se vogliamo ottenere in 2d la sezione

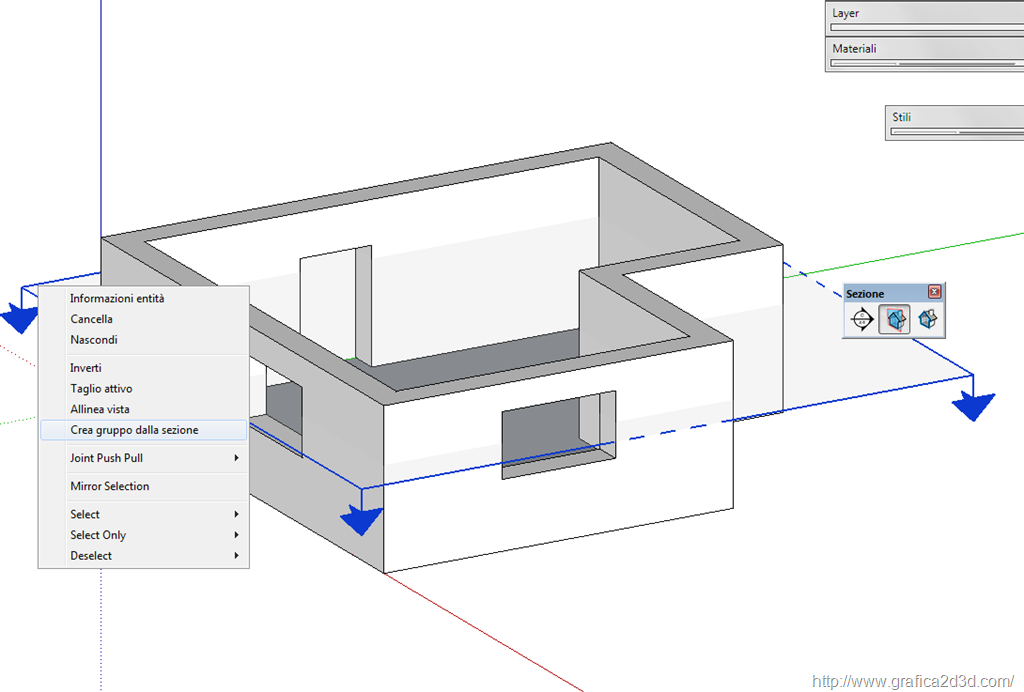

con la sezione selezionata, tasto destro e scegliamo
crea gruppo dalla selezione

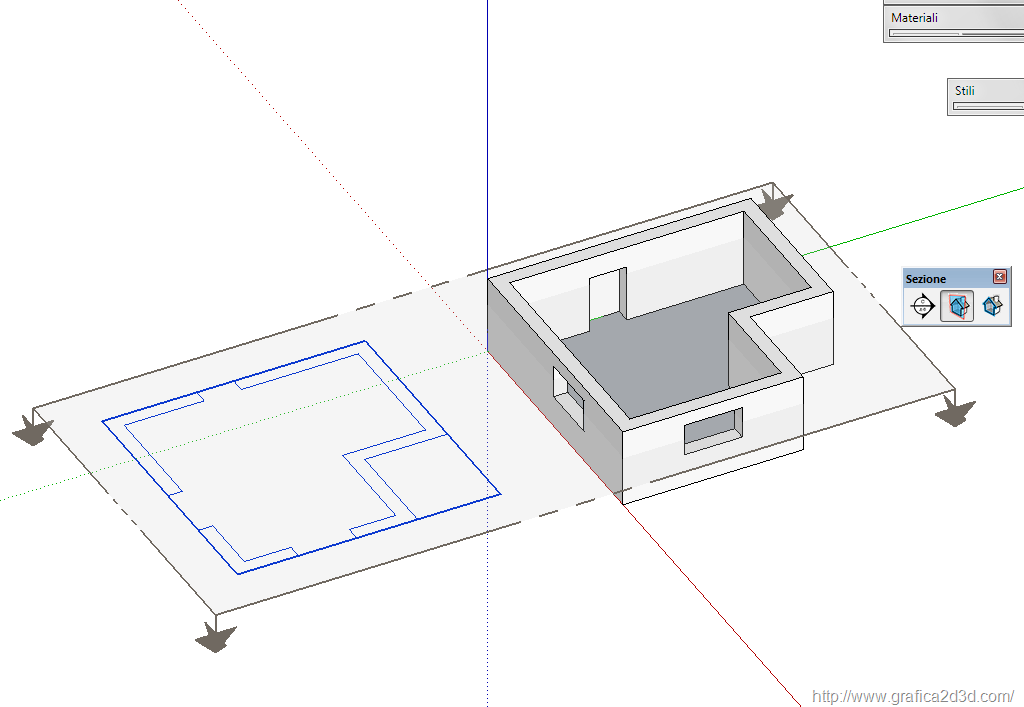

otteniamo in questo caso la pianta della stanza
