Strumenti solidi con sketchup 2013
Una delle nuove funzioni di sketchup 2013 sono gli STRUMENTI SOLIDI,molto comodi per creare forme complesse partendo dall’ unione, sottrazione o intersezione di forme più semplici.
In realtà anche nella vecchia versione di sketchup era possibile farle anche se adesso il loro funzionamento ora è diventato più semplice ed intuitivo.

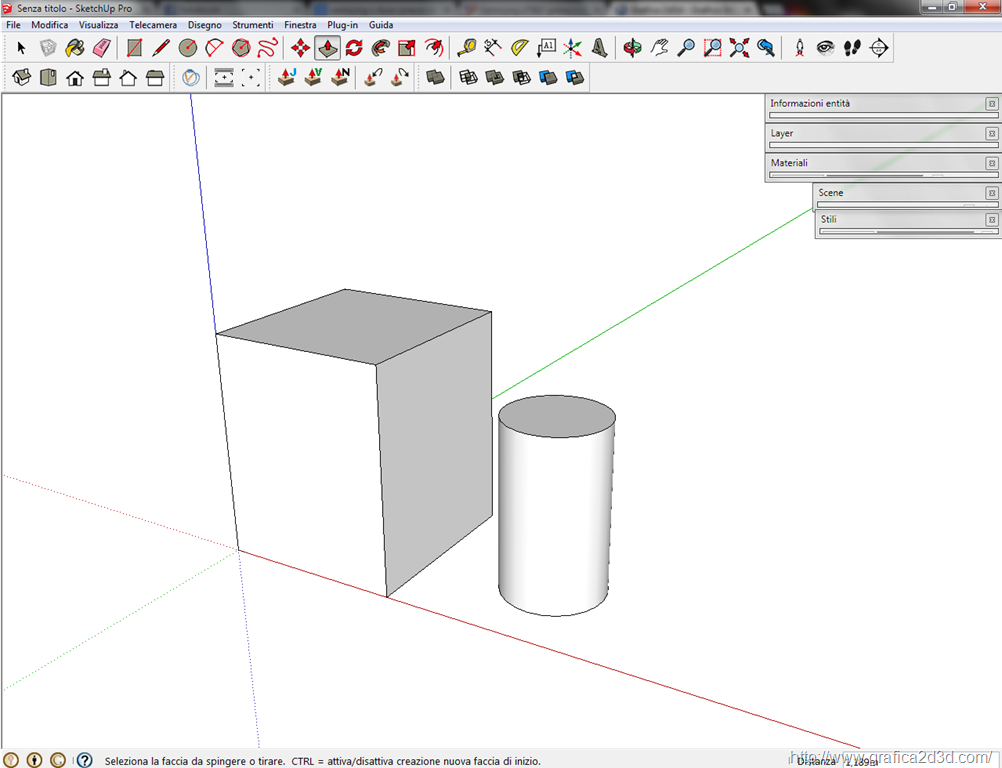

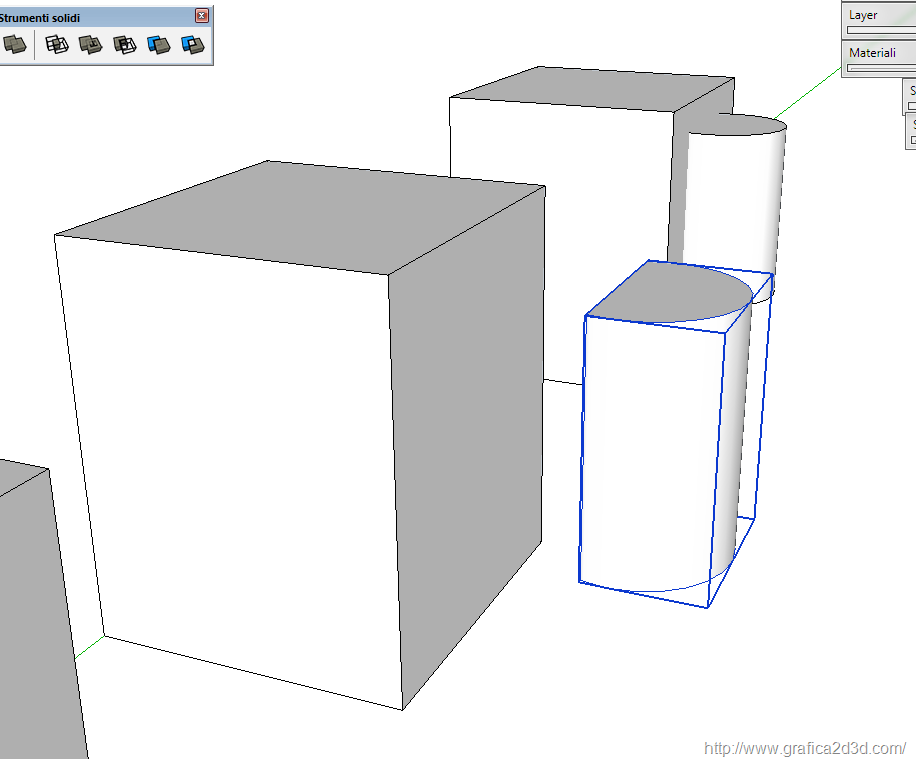

Creiamo due forme e convertiamole in gruppi, altrimenti le operazioni non funzioneranno
–>

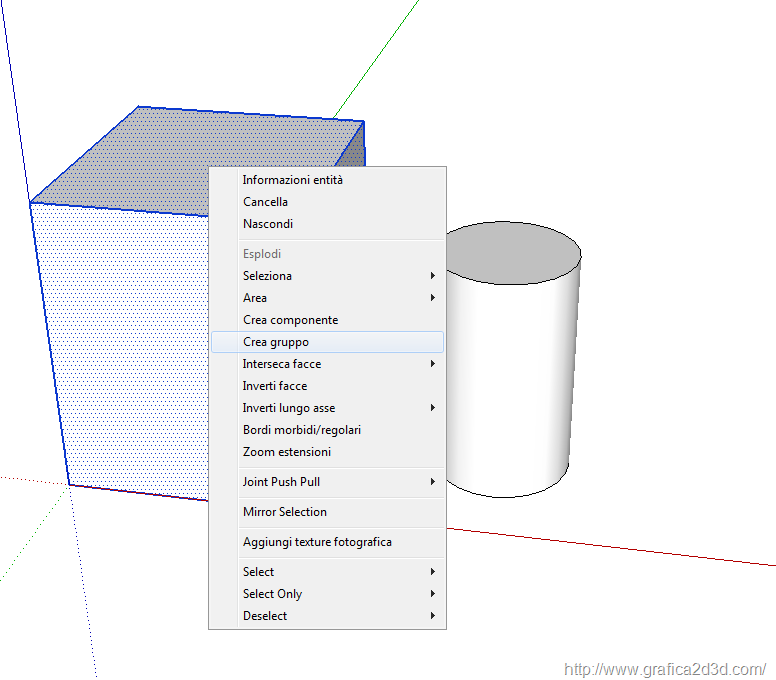

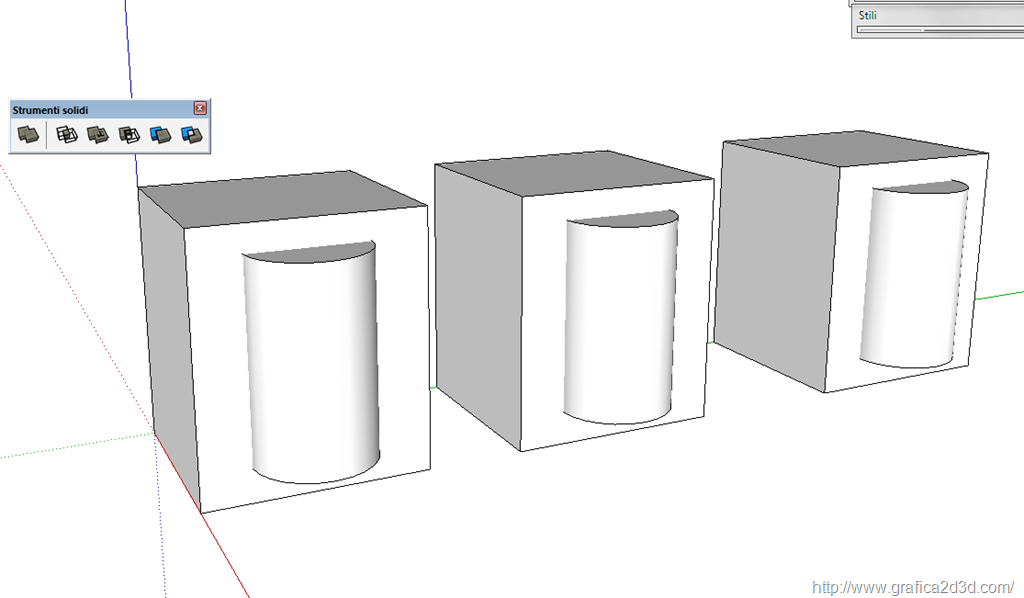

creiamo i gruppi

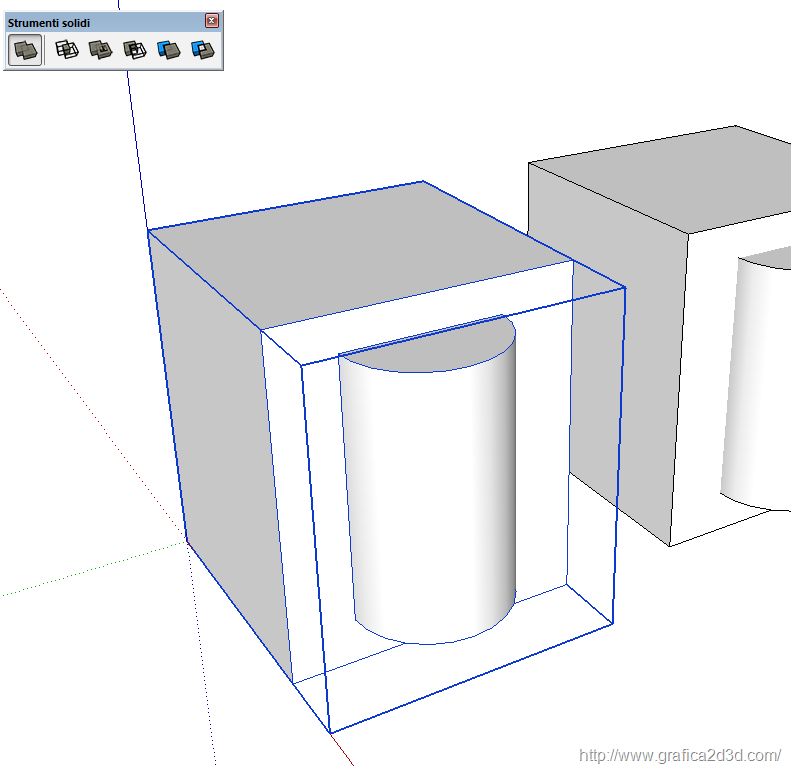

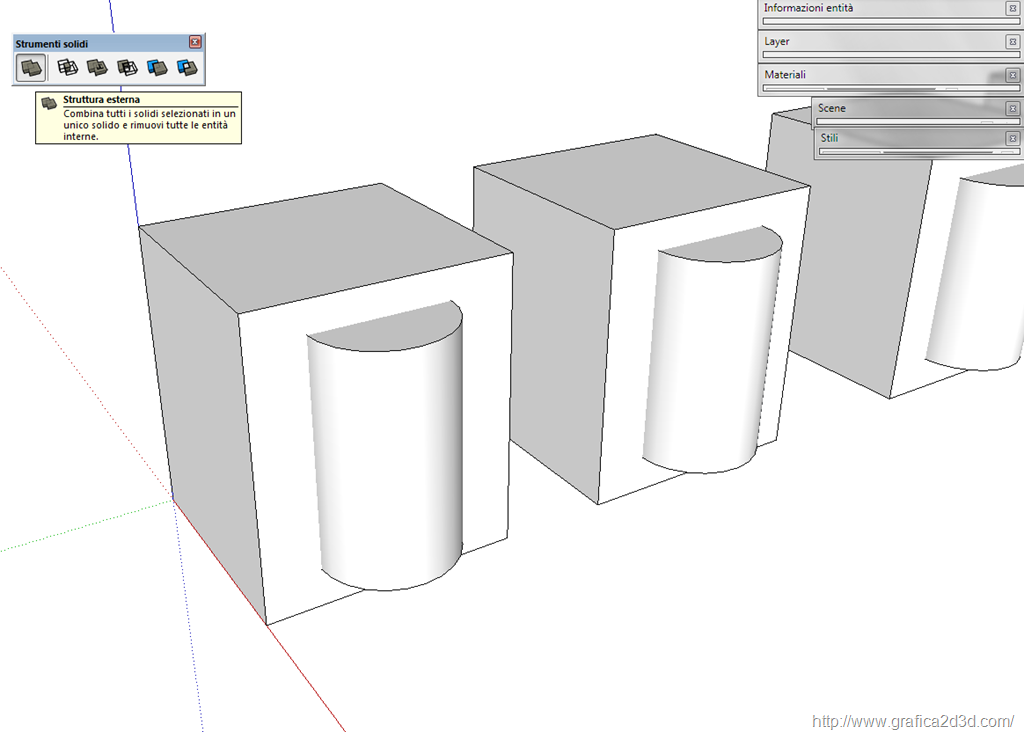

STRUTTURA ESTERNA
unisce i due oggetti nello stesso gruppo, clicchiamo sul tasto e poi sui due oggetti
che vengono uniti assieme

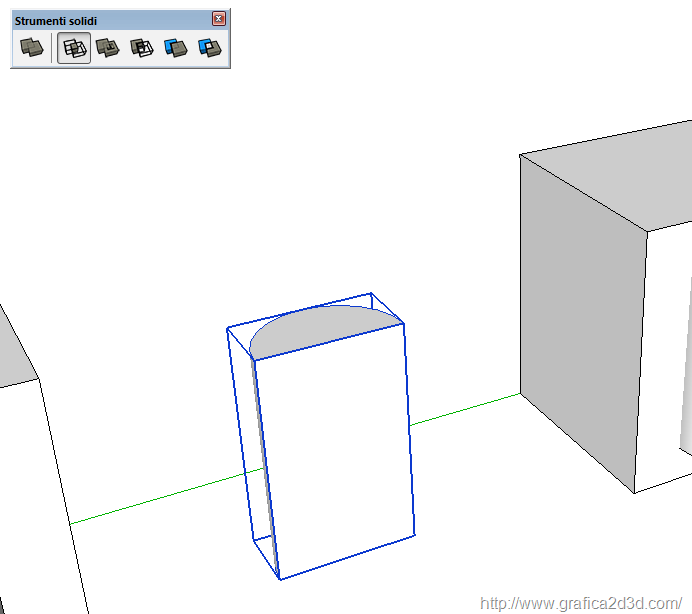

INTERSECA
selezioniamo i due oggetti dopo aver premuto il pulsante
si ottiene il solido dato dalla intersezione dei due

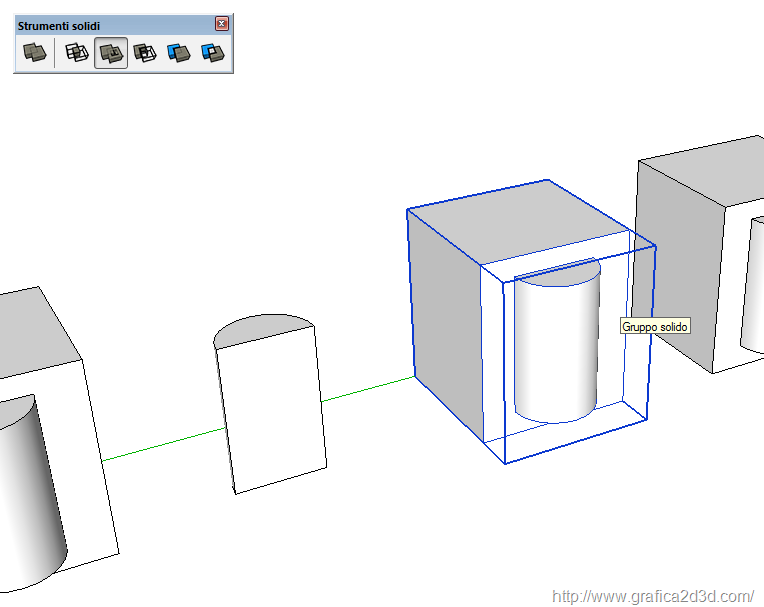

UNIONE
dopo aver cliccato sul tasto e sui due solidi si ottiene un unico solido tra i due

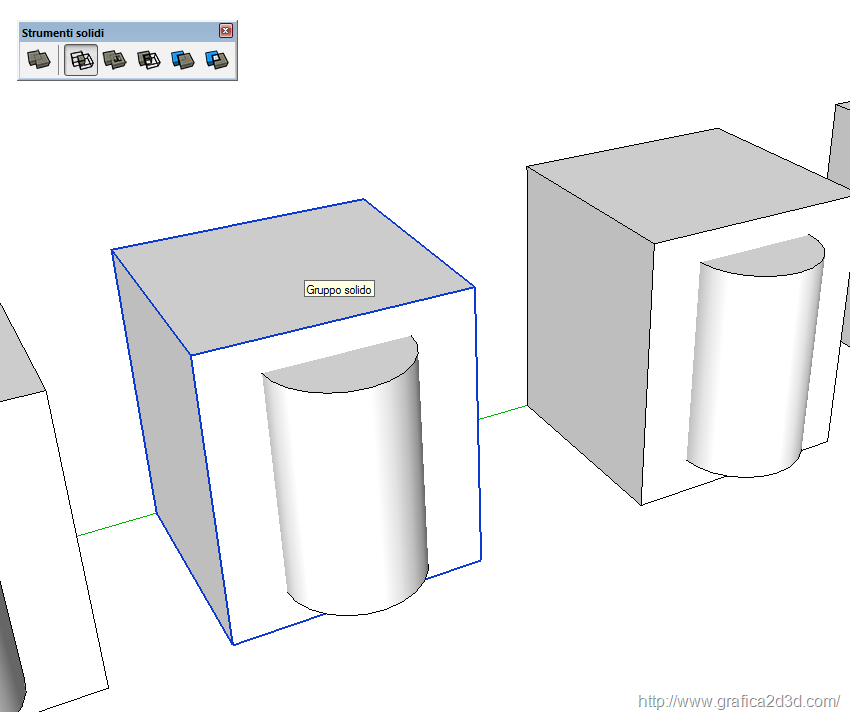

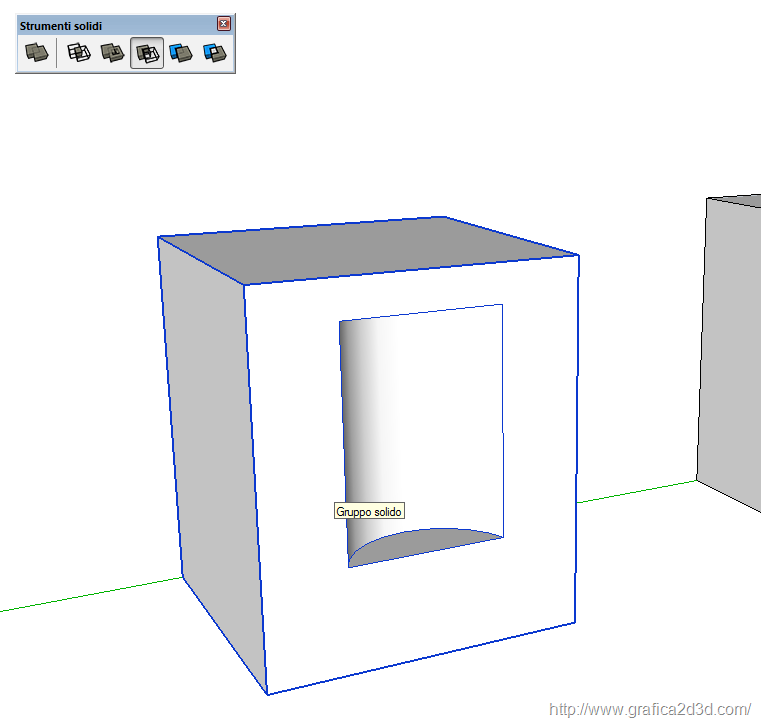

SOTTRAI
cliccando prima sul solido da sottrarre e poi sull’altro si ottiene un foro con la forma del secondo solido

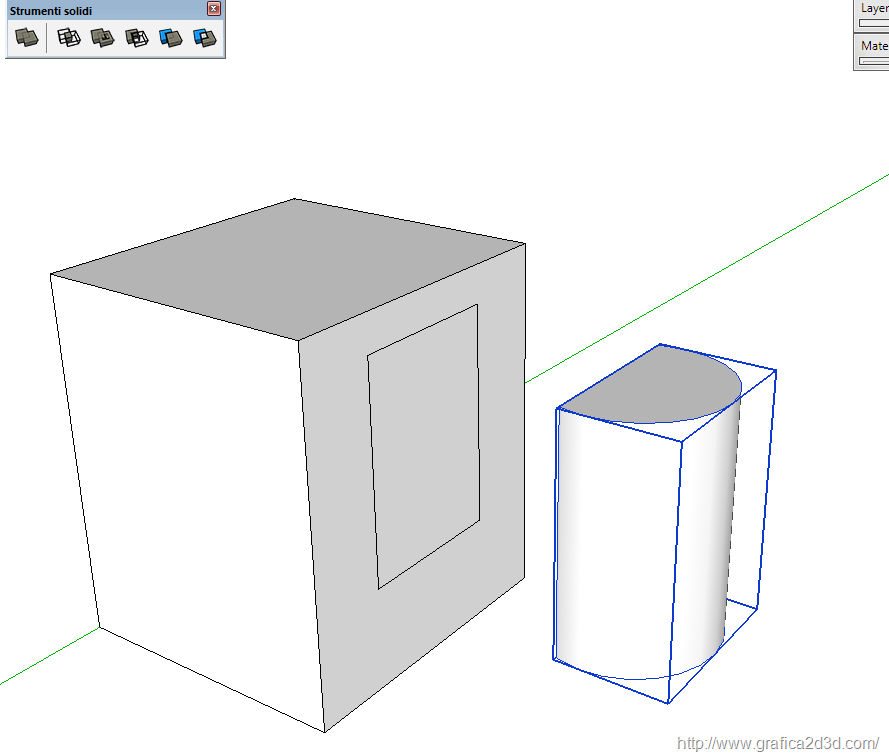

FINITURA
cliccando sui due oggetti con finitura il primo solido viene tagliato rispetto al secondo
infatti se proviamo ad allontanarli vediamo la parte mancante nel punto di contatto

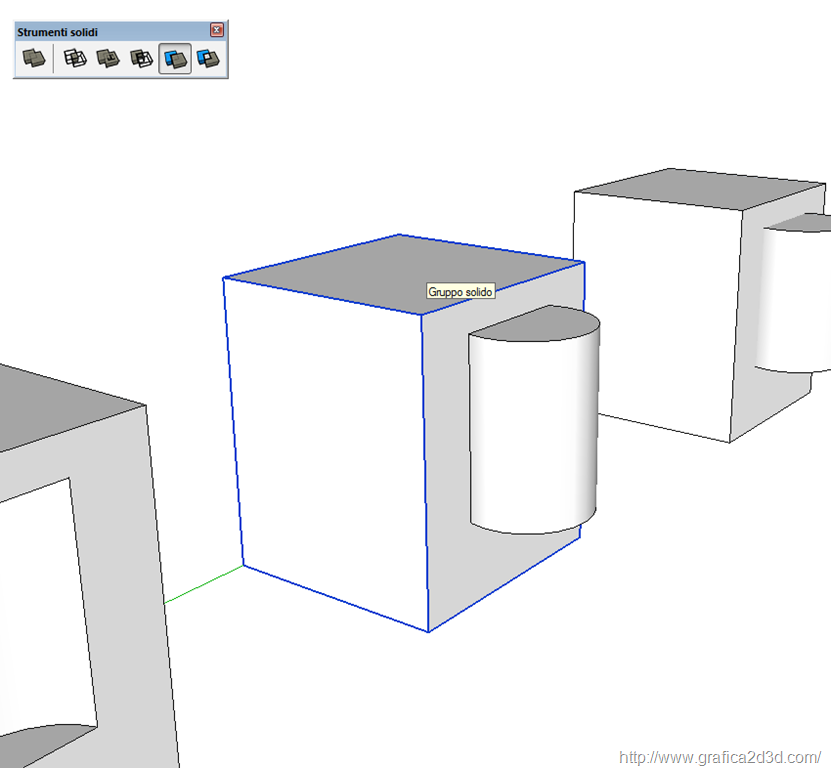

DIVIDI
funziona come il precedente finitura con la differenza che nel punto di contatto appare la sagoma del primo solido di intersezione,con questa sagoma si possono poi fare altre operazioni
