Creiamo in 3d studio max una curva che rappresenta il percorso lungo il quale estrudere ed un altra forma che rappresenta la sezione da estrudere

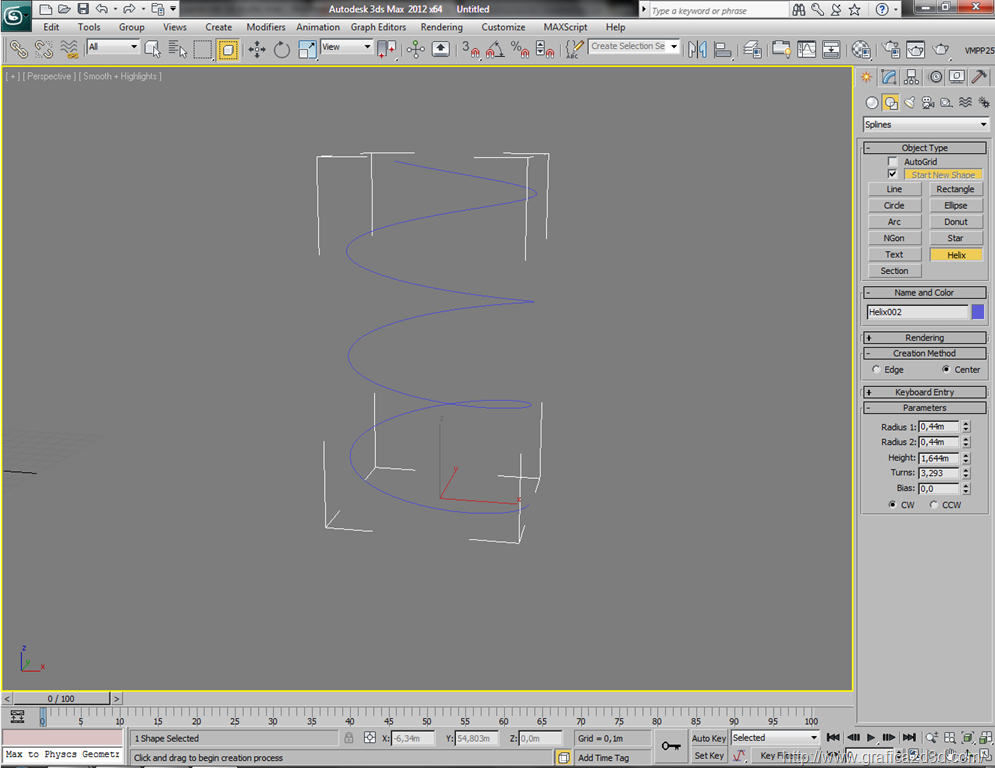

Creiamo un elica dagli strumenti 2d
creiamo un rettangolo che rappresenta la sezione da estrudere e posizioniamola all’inizio del percorso
selezioniamo il rettangolo e dal pannello delle forme 3d scegliamo LOFT
–>
clicchiamo su GET PATH e clicchiamo sulla spirale

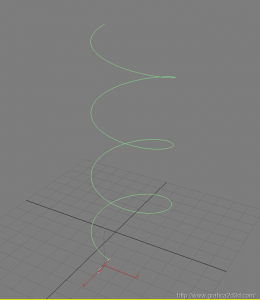

la forma viene estrusa lungo il percorso, ma segue una forma strana

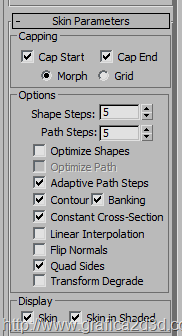

per far si che l’estrusione avvenga mantenendo la forma diritta basta andare in SKIN PARAMETERS e togliamo la spunta da BANKING
