Vediamo come correggere i collegamenti non validi con autocad

Quando lavoriamo con autocad possiamo inserire dei riferimenti esterni come :

  1. Immagini
  2. Collegamenti xref dwg

I collegamenti esterni non vengono materialmente inseriti in autocad per non appesantire il file originale, ma vengono semplicemente allegati tramite un collegamento.

Se per caso proviamo a spostare uno di questi file o ci dimentichiamo di allegarlo se lo inviamo per email, all apertura del programma potremmo ricevere un errore che appunto ci dice che i collegamenti presenti nel file non sono stati trovati.

Ovviamente la procedura non è irreversibile, basta semplicemente riposizionare i file dove li abbiamo tolti oppure dargli il nuovo percorso.

Vediamo come correggere i collegamenti non validi con autocad

Facciamo un semplice esempio in questo file inseriamo un collegamento ad un altro file dwg e ad un immagine

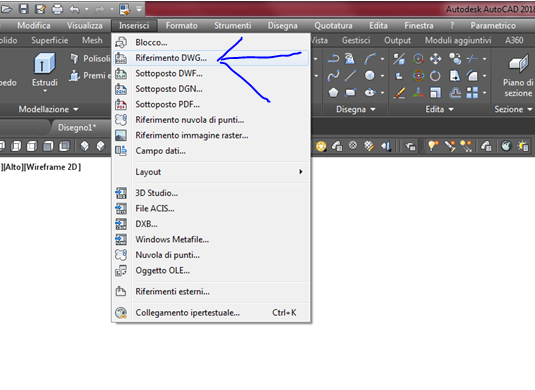

Menu inserisci – riferimento dwg

correggere i collegamenti non validi con autocad

Inserisci immagine raster per l’immagine

Ottenendo un risultato del genere ora salviamo il file e spostiamo il dwg e l’immagine collegati simulando l’errore di collegamenti non trovati.

Alla riapertura del file un messaggio ci informa che ci sono dei collegamenti non trovati

Vediamo come recuperarli

Dal menu

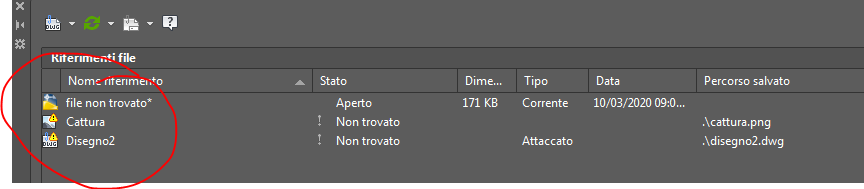

Inserisci riferimenti esterni si apre una tabella che ci mostra tutti i collegamenti presenti in questo file

Per riassegnare il percorso dei file

Clicchiamo in basso sul pulsante con i 3 puntini selezionando il collegamento non trovato, riassegniamo il nuovo percorso e diamo l’ok.

I file ritornano al loro posto
